攻鉆切割一體機SDY-024A
用于工業鋁材沖孔 鉆孔 攻牙 切割一機完成，復雜的設計工序，高效的生產能力，根據客戶材料尺寸及攻絲切割要求非標定制；
全國服務熱線：181-1267-8018

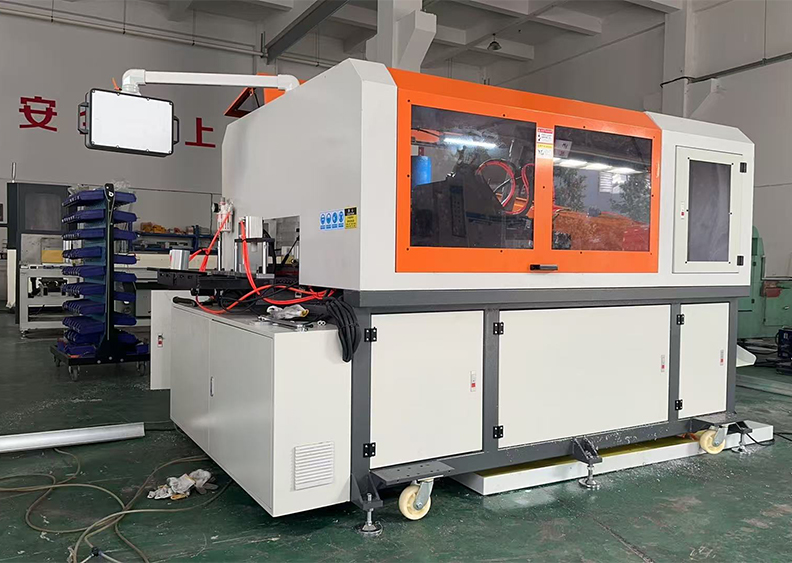

一、攻鉆切割一體機SDY-024A車間實拍圖
二、攻鉆切割一體機SDY-024A主要配件清單
序號
名 稱
規格/型號
品牌/產地
1
送料伺服電機
1KW
顯控
2
伺服驅動器
顯控
3
觸摸屏
7寸
顯控
4
PLC
顯控
5
電器部品
天正
6
滾珠絲桿
25
孚雷
7
傳動聯軸器
SFC-44W-D17-D19
瑞德
8
滑軌
20方軌
孚雷
9
滑塊
TRH20VE
10
軸承
佛山
11
氣缸
星辰氣動
12
切斷主軸電機
4KW 3000r/min
天洋電機
13
高速鉆孔電機
3.7KW/18000r/min
高特威電機
14
伺服動力攻牙頭
1.5KW
浙江
15
切斷鋸片
405×3.2×25.4mm
雙德譽
16
螺絲
12.9級
標準件
17
鋼材、板料
國標碳鋼
技術參數 ：
|
產品加工尺寸精度 |
±0.5mm |
|
設備總重量 |
≈1530KG |
|
設備電源 |
三相五線AC380V 50HZ |
|
設備總功率 |
23KW |
|
設備外型尺寸 ( 長 x 寬 x 高 ) |
2750x1600x1700 |
|
切斷方式 |
4KW主軸電機+16寸鋸片3.2mm厚 伺服推動 |
|
鉆孔方式 |
3.5KW主軸電機+階梯鉆頭 伺服推動 |
|
攻牙方式 |
1.5KW伺服動力攻牙頭 |
|
沖U孔方式 |
定制模具 液壓油缸推動 |
|
加工冷卻方式 |
循環水泵噴水裝置 |
|
加工效率 |
6~8個/min |
|
設備功能 |
伺服送料，尺寸精確。 數控調節偏孔。 操作簡單、快捷。 接料無尾料 |
三、攻鉆切割一體機SDY-024A工作視頻
-
-
